实战:如何设计一套智能家居?

经常,有想装智能家居的人问,怎样的智能方案才是好的?

经常,有智能家居行业人员问,有没有已经设计好的方案?

经常,有智能家居行业人员问,怎样去设计一套好的方案?


什么才算是好?

智能家居系统重点是能解决我们在生活中遇到的麻烦,提高生活的安全保障能力,人性化地提高生活的便捷性。一个优秀的智能家居系统,能衬托出居住者的高雅的艺术修养,气度不凡的性格品质。

而我们怎么样才能少花钱,实现多功能,科学地设计安装具高新技术含量的智能家居?整个智能家居系统需要对日常生活细节的优化,在特殊情况下解决问题,是会提升用户体验度,用户说好才是真的好!


对于想安装智能家居系统的朋友,可以到智能家居体验馆亲自使用体验,挑选适合自己的智能化功能,适合自己的才是好的。

对于智能家居的经销商,能在智能化方案上突出功能搭配,增加更多的人性化设置,将更加吸引客户。如果能提前预想到智能化系统可能出现的问题,并提前做出解决方案,会大大减轻你的售后问题。

怎么设计智能家居?

本文以轻成本重体验的原则进行搭配智能家居产品,合理地设计高新技术的智能家居,通过对住宅照明、窗帘、感应、背景音乐、门禁系统的智能化控制,不同居室不同灯光回路的亮暗搭配,形成不同的遥控灯光场景,可以营造出温馨、浪漫、高雅的生活环境;更能显露客户高雅的艺术修养。


【智能化产品的功能是固定的,但往往可以拓展不同的用途。提高自身对智能家居产品性能的熟悉程度,利用较少的智能产品做到高体验。】



.

智能家居项目前期勘查

.

1、项目实地考察

到项目现场,主要是了解平面布置,要知道哪个区域用途是什么(在心里初步计划每个区域需要实现什么功能);现场确认一下承重墙在哪儿,每个墙体有多厚(计算信号覆盖);水电等基础设施进展到哪个步骤了(预计智能化需要怎么样协助,提前沟通,以便达到更好的美化效果)。

因为每个人生活的习惯和需求都不一样,功能搭配的偏重点也会不一样,产品搭配随之而改变。就像在老人和小孩子的房间,功能侧重点在于安全防护。所以在产品搭配上,可考虑增加紧急按钮、门窗磁探测器等,当他们身体不适时,通过按紧急按钮,可及时通知家人,便于家人及时处理特殊状况。当小孩打开窗户时,及时提醒家人,避免发生意外。


2、智能家居功能需求

和业主在项目现场,尽量了解业主的使用习惯,在功能细节上进行优化。业主提出的功能需求,可以根据经验进行确定和提出适当的修改建议。

针对家里有老人、小孩人群。除了智能安防系统外,在灯光系统也可以进行调整。如:替换为智能开关,增加红外人体感应,灯具建议增加或更换为暖色灯。在夜里,父母或者小孩起床时,触发红外人体探测,自动联动智能开关,开启灯光。因为是暖色灯,不会太刺眼,对于孩子眼睛的发育、老人眼睛的保养是较为适合的。

按照需求,可以适当增加摄像机,方便家人查看家中老人小孩情况;语音小白机器人,可以讲新闻、播音乐、讲教育,有趣而有料,当做陪护机器人。


3、信号衰减的计算及产品搭配

墙体的厚度,会对无线信号产生衰减,在产品搭配时,注意基础网络的搭建,以保证系统的正常运行。

无线信号经过两堵24墙需加中继设备,经过一堵37等承重墙需加中继能力的设备,后续安装可用信号探测器检测,信号强度在-70dB~-80dB为佳。【另外需注意路由设备的虚假信号】


常见装饰材料的信号衰减能力(仅供参考):

电磁信号对于各种建筑材质的穿透损耗的经验值(衰减强度)

水泥墙(15~25cm): 10~12dB

红砖水泥墙(15-25cm):13~18dB

空心砌块砖墙:4~6dB

木板墙(5-10cm):5~6dB

简易石膏板墙:3~5dB

玻璃,玻璃窗(3-5cm):6~8dB

木门:3~5dB

金属门:6~8dB

空心砌块砖墙:4~6dB

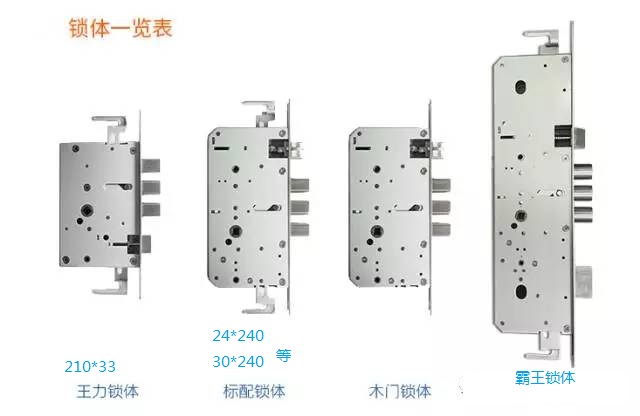

4、勘查门锁情况

1)、是否有天地钩(一般防盗门会有天地钩,一般木门没有天地钩);

2)、是否为双开门(双开门需要另购假锁);

3)、是否为大霸王锁体,并测量门锁导向板尺寸(需要用霸王锁体)。

4)、大门是否为王力、盼盼等特殊门,后续是否需要进行改造开孔。

5)、测量门锁锁芯的安装位置和尺寸。

6)、测量门的厚度(常规在5~12cm,超出这个范围,需要切割或另购方轴、螺丝、螺栓等配件)。

.


.国标锁体导向板尺寸为240*24;


国标锁体导向板240
国标锁体导向板24


.大霸王锁体导向板常见尺寸为388*40.

大霸王锁体导向板388
大霸王锁体导向板40


.王力安全门自带门锁的导向板常见尺寸为210*30.

王力锁锁体
王力锁锁体

.

5、检查电路线路

1)、检查灯光电路是否走零火线还是单火线?建议走零火线(ZigBee中具备信号中继功能,增强智能系统基础网络覆盖能力)。

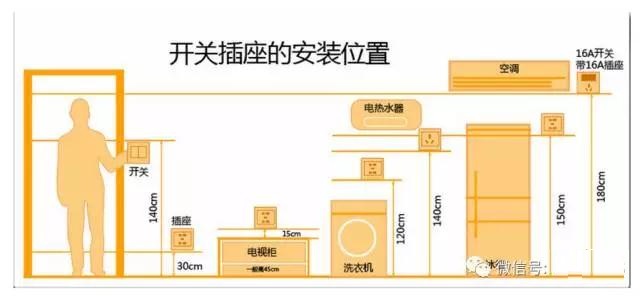

2)、检查开关插座预留位置,初步预算智能开关和插座的数量。


6、提前规划预留位置

提前的沟通,完美的细节处理,能给人更好的体验。

计算强电预留位置及走线方式,智能网关、摄像机、窗帘电机、可燃气、背景音乐、声光报警器。

提前和电工沟通,需要预留电源插座、电源线、网络线、音频线等走线方式;需要开孔的尺寸、上螺丝的位置、预留线槽的位置等;能够提前进行布线的,尽快沟通清楚,以便隐藏电源线路等。

提前和设计师沟通,智能化产品的种类和颜色,安装的方式(吸顶安装、墙面开关替换、桌面拜访等),尽可能进行设备美化,不影响业主家装修风格。

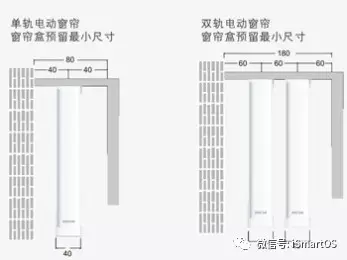

1)、窗帘智能化需要预留220V交流电,如有吊顶,需要预留80mm以上的宽度(如需控制两个窗帘,则预留160mm以上的宽度)。


2)、背景音乐一般采用音频线连接喇叭(每一个喇叭到主机均是单独拉一根音频线),背景音乐主机需预留220V电源进行供电,提前布好音频线和主机的电源线,主机底座、音乐喇叭的开孔尺寸可查看说明书。


3)、摄像机在看每一路的高清-超清,上行带宽范围是50-120KB/S,换算成带宽是0.4-0.96M。提前预计网络配置。


4)、可燃气探测器需要强电220V供电,机械手可通过4节5号电池或适配器来供电。

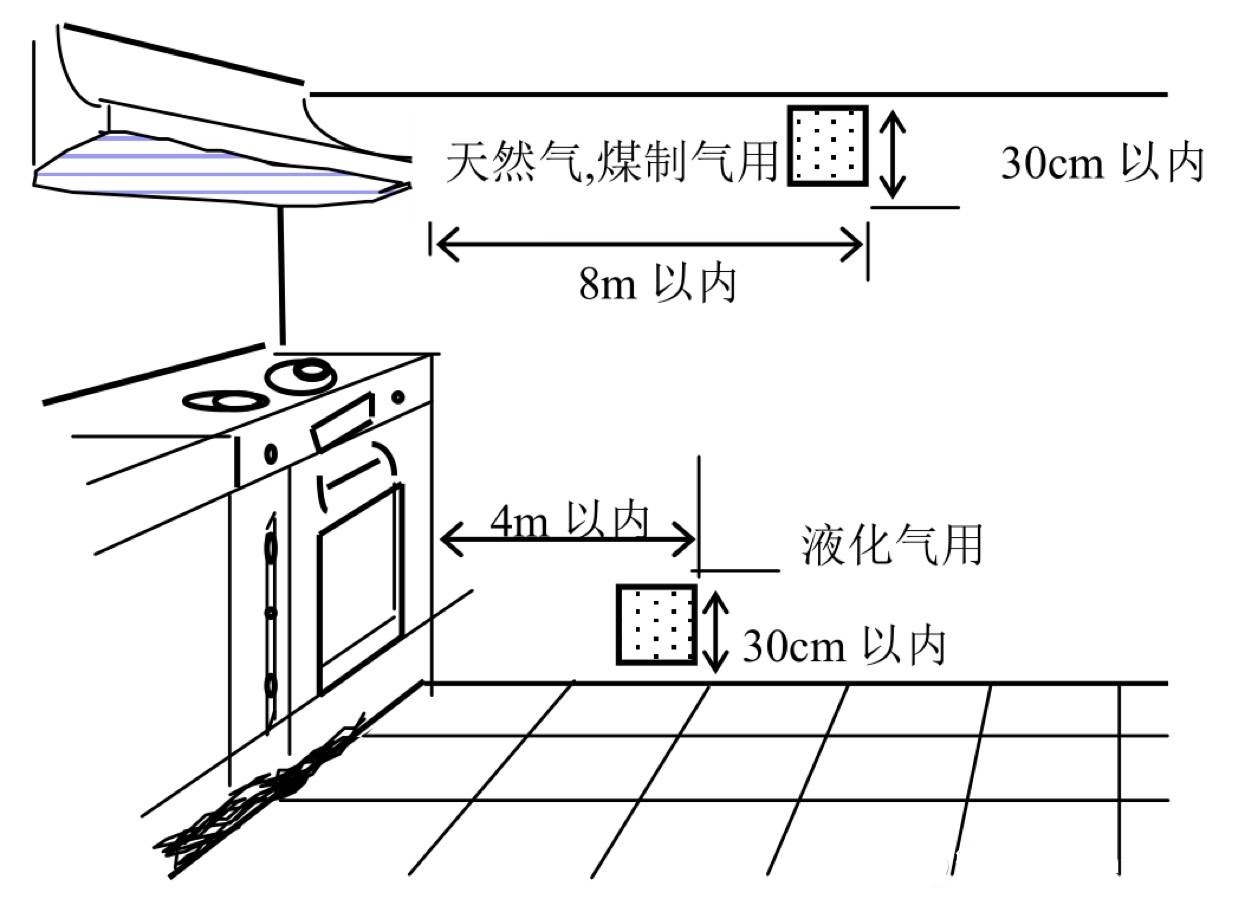

燃气探测器安装方式:

a.天然气、煤制气需要安装在距屋顶 30cm 以内 , 距燃具水平距离 8m 以内的。

b.液化燃气罐需要安装在距地面 30cm 以内、距燃具水平距离 4m 以内地方。

智能家居产品配置规划

.

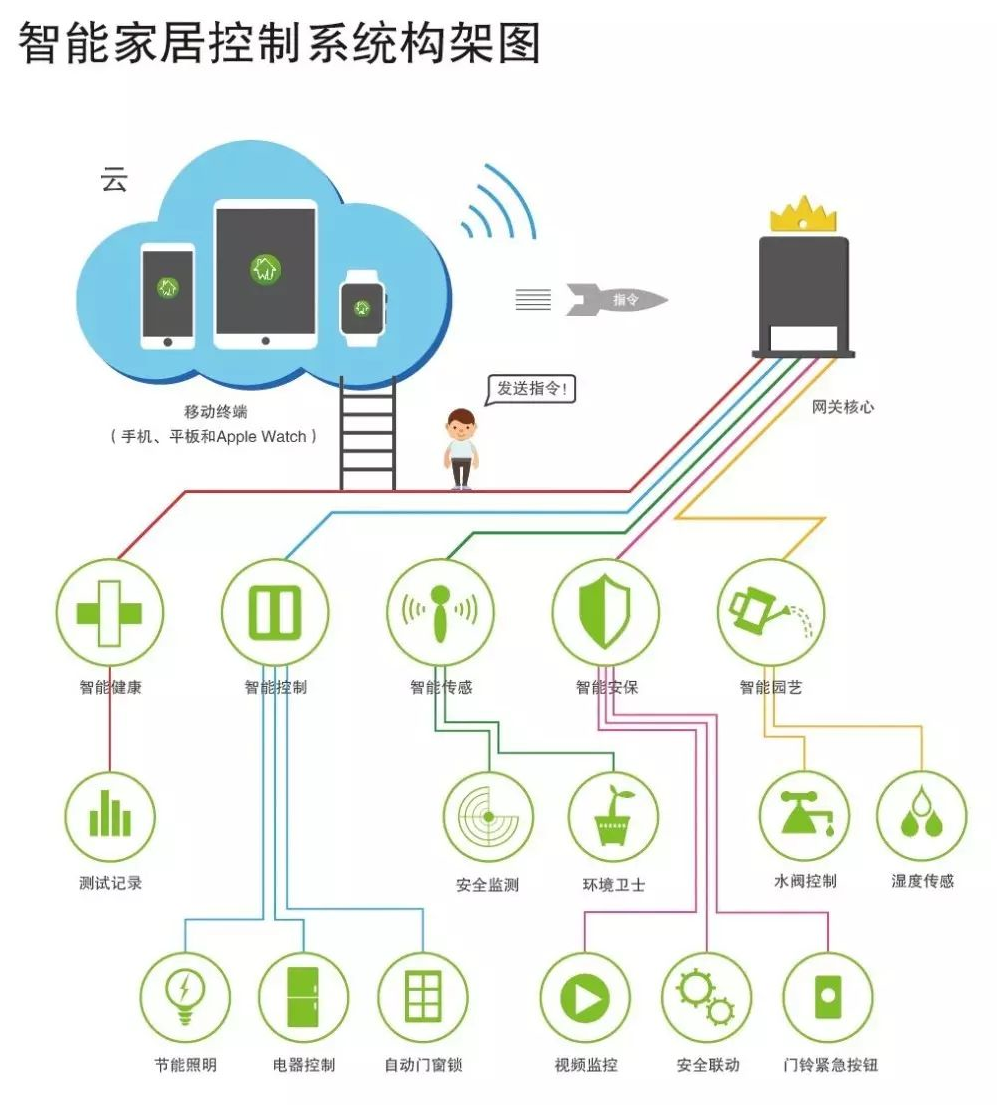

我们的整体解决方案是将要控制的设备群视为一个有机的整体,即对他们分别进行相对独立的有针对性的控制,又能协调它们功能完成某项工作,并对它们进行统一的管理,所以,完成整栋控制的智能家居产品功能更加强大,而且质量更需要可靠。整体的智能家居解决方案完全实现设备及功能的模块化,智能化系统需要非常灵活、易升级、易拓展、高性价比。而产品配置主要考虑功能的实用性、系统的稳定性。


1、智能系统的稳定性:

1)、信号衰减:因为智能家居大都采用无线通信技术(国内大部分使用的是ZigBee,ZigBee资料可点击我查看),我们知道无线信号在室内的覆盖会受到同频信号、以及建筑结构的影响,Zigbee也不例外,在智能家居系统时,需要确保系统的稳定可靠运行,保持信号的强度。

2)、智能家居系统:因每一个智能家居厂家都会将产品不断进行升级改进,所以选用新款稳定的产品是保障智能系统稳定性的重要因素。

3)、尽量采用零火强电设备(ZigBee技术中,设备节点可以做信号中继器),注意强弱电设备的搭配比例。(物联智能网关接入200个以上的节点数,仍可稳定工作。而智能网关自身可带20多个路由或终端设备,每增加一个路由设备可再增加20个终端设备。建议每个强电设备挂载的弱电设备少于20个)。

4)、若是智能设备环境复杂(如大型办公场所、多层别墅),可选择厂家提供的信号覆盖方式(如基于同轴电缆的信号覆盖、基于高清电视线的信号覆盖、雾计算多网关管理方案等)。


2、功能的实用性:

智能联动:根据在项目前期了解阶段,基本上清楚客户所需要实现的功能。根据功能需求,选用合适的产品,在不同的区域实现自动化智能化。

书房、儿童房、老人房等,采用柔和的灯光,并且可选用调光开关、冷暖灯,保护眼睛。在房间内采用红外联动灯光,当红外人体探测器探测到人来了或者晚上起床了,就能自动打开照明灯光。

在楼梯口处设置灯光联动,并在楼上楼下设置双控开关,但探测人走到楼梯,自动打开灯光,当人离开后就自动关闭灯光。

在卫生间设置灯光联动,当红外探测到人进来卫生间时,自动打开灯光,当探测到人体一直在卫生间,则灯光一直打开,并可设置开灯并取消设备等待执行的延时任务。(联动开灯后,再探测人则保持开灯状态)

门锁联动回家模式,开灯、窗帘、背景音乐。白天时间7:00-18:00管家设置灯不变;18:00管家设置灯开

另外,在卫生间、老人、小孩的房间里都增加紧急按钮,能及时通知家人,以便及时发现,及时处理紧急情况,减少意外事故对家人造成的伤害。

产品功能偏好,常见配置如下:

大门更换智能门锁,提供更方便的生活方式;

大门外加门窗磁、摄像机,便于知道门口发生的情况;

玄关替换为智能开关,实现智能化控制灯光;

玄关增加场景开关,实现一键控制,方便业主回家或外出的全屋控制;

客厅增加场景开关,实现多种场景切换,方便业主家中生活;

客厅增加智能窗帘系统、语音控制系统、家电控制系统、灯光控制系统等;

餐厅增加智能开关、氛围灯控制,可增加背景音乐系统;

厨房增加厨卫安防系统(包括燃气警报、漏水警报、控制阀门的机械手);

厨房可增加窗户控制、排气扇控制、智能油烟机等;

主卧替换为智能开关,增加门窗磁防护,窗帘控制系统,场景开关等;
卫生间替换为智能开关,增加红外人体探测,人来灯亮,人走灯灭;


智能家居产品安装技巧

.

提前的沟通,项目的跟进,提前的准备,将让你更加轻松。

当项目现场安装产品时,要有先后顺序,熟悉设备点位图和需要实现的功能。

1、在公司内将智能家居设备进行联网测试,将网关、摄像机等智能设备升级到最新固件,调试并解决可能存在的Bug。智能门锁等设备,按照现场情况,调整锁舌、定向螺丝、门把手等重点位置的方向,以便到现场就能直接安装。

2、先在现场搭建智能家居的基础网络,先安装强电设备(智能开关、智能插座),测试智能家居网关到220V供电的智能家居设备两者间的信号强度。当信号值能够满足智能系统稳定性,可继续安装调试弱电设备。(在替换双控开关时,注意绑定开关的线路连通,确保能正常工作)

卧室的场景开关,基本上安装后位置不会改变,可以考虑用86底盒固定安装场景开关,相对美观实用。

3、当各设备已经安装完后,可把网关断电3~5分钟,让各智能家居设备自寻信号强的路由设备。(利用ZigBee的技术特性)

4、当智能家居设备安装完后,再次进行检测各智能家居设备位置的信号,确保网络已经覆盖。

5、当智能家居设备安装完后,将设备表面进行清洁维护,保证干爽洁净。

信号检测器可参看文章:智能家居设备分析与常见问题


.

智能家居系统调试

.

当设备均安装完后,需要对智能家居系统进行硬件和软件的调试。

1、硬件调试:主要是现场模拟传统的控制方式,便于判断是否存在线路、硬件等问题。

智能门锁调试:多次测试指纹识别、密码验证、钥匙开启等本地控制方式,确保能正常验证,如存在无法验证或无法打开情况,请详细检测并排错(最好拆下检查排线是否接好,确保没有问题后,重新安装);并测试下压和上提把手,观察锁舌和天地钩的活动情况。

【注意:安装门锁时,要在开门状态下,多次测试,确保锁舌能正常打开,且屋内室外均有人员和工具,才进行关门测试,可调整门锁挡板】


智能灯光系统调试:

智能开关调试:检测智能开关的电压,按下开关按钮,检测灯光亮起情况。如果单火线开关出现灯闪情况,建议增加电阻进行测试,或增加灯具功率(建议灯具最小功率在15W以上)。

绑定开关调试(双控开关):网关通电的情况下,进行开关操作;把网关断电后,进行开关操作(保证绑定开关已经是硬绑定了,在其他情况下也能正常使用)。

场景开关调试:测定每一个按键的功能是否可以实现,测试场景开关绑定的按键是否能控制灯光系统。(如失效,请重新删除并进行绑定)


智能家电系统调试:

智能插座调试:检测智能插座的电压,按下插座开关按键,确保可以有效实用。(如果各插座相互接线取电时,注意每个插座线路的连通)

智能窗帘调试:断电后手动拉窗帘,判断轨道和皮带是否存在问题;通电后手动拉窗帘,测试电机感应力的情况,如果需要用较大的力气启动窗帘,可以调整一下窗帘挂的位置(改变轨道受力的情况,轻松拉动便能打开或关闭窗帘)。

红外转发调试:在学习红外遥控器信号时,注意学习环境的干净,避免处于劣质日光灯、众多显示屏、众多空调等复杂环境。如在这些复杂场景中无法正常学习红外指令,可采用遮挡、隔离等方法学习。在调试控制时,注意调整红外转发的位置和角度。


智能安防系统调试:

红外入侵调试:避免在强气流活动的地方;避免在空调、冰箱、火炉等空气温度变化敏感的地方;不要直对窗口,否则窗外的热气流扰动和人员走动会引起误报。避免有隔屏、家具、大型盆景或其他隔离物。调整位置和角度,在布防状态下,多次走动进行测试,保证探测范围。

智能摄像机调试:检测调整智能摄像机监控范围,测试移动报警的范围和灵敏度。

紧急按钮调试:手动按下测试联动警报,如有设置联动灯亮,检查相对应的联动情况。

燃气警报调试:利用打火机等可燃气气体进行测试,检测反应灵敏度和联动设置的启动情况。确保阀门机械手的信号强度和联动关闭。



、软件调试:主要是测试局域网控制、远程控制、联动控制、场景控制,另外根据业主的需求,对自动化控制的管家功能进行优化。


局域网控制测试:手机连接网关Wi-Fi,登陆智能家居软件,执行场景和控制单个设备。


远程控制测试:

网关连接互联网,手机切换到4G移动网络信号进行测试,执行场景和控制设备,测试控制的执行情况和延时。如存在延时,检查设备的网络信号情况。


场景控制测试:

根据业主的生活习惯和需求,增加不同的场景,实现一键控制。在测试场景时,观察场景里面的产品是否已经执行到相对应的状态。

注意:每个场景控制的设备尽量少于64个,如有需求控制较多的智能家居设备(如,增加灯光效果,数量较多的),可以在管家模式增加设备控制,在管家进行设置时,注意分类控制,如灯光类,家电类、传感器类。


联动控制测试:

我们在做联动功能时,尽量进行功能分类,以便进行功能增删及排错【不仅可以实现功能,也要方便后期进行维护】。如,水浸监测器探测到有漏水时,自动化的联动机械手关闭水阀;可燃气探测器检测到有燃气泄漏时,自动联动机械手关闭燃气阀。而每一个联动功能,尽量分开指令设置,分别控制燃气阀、水阀。

(注意排错,查看管家指令中,是否存在有时间冲突、命令相反)



.

智能家居系统验收和交付

.

软硬件调试完成后,智能家居系统基本上是完善了 。根据项目的要求,待客户进行验收后,移交智能家居系统。此处有两个地方需要注意:

1、把后续可能会出现的的问题,提前说明及提出解决办法。

如:在使用智能门锁中,如果发现电量消耗过快,及时联系我方技术人员上门检查,因为正常使用下,南京物联的智能门锁续航能力可到18~24个月。电量消耗过快可能是排线没插好。

2、移交前,先把网关密码恢复,删除智能门锁的密码和指纹,然后指导用户进行修改网关密码、WiFi密码、智能门锁的密码。并指导用户学习增删指纹、密码。

3、指导用户使用微信控制、软件控制、语音控制、场景开关控制等便捷的控制方式。
